Ka Bant İzolatörlerin tedarikçisi olarak, bu bileşenlerin modern elektronik sistemlerde artan önemine ilk elden tanık oldum. Mühendislerin ve sistem tasarımcılarının sıklıkla uğraştığı en kritik konulardan biri, Ka Bant İzolatörünün sistemin Elektromanyetik Uyumluluğunu (EMC) nasıl etkilediğidir. Bu blogda, Ka Bant İzolatörlerin EMC performansıyla ilgili mekanizmaları, sonuçları ve pratik hususları keşfederek bu konuyu derinlemesine inceleyeceğim.
Ka Band İzolatörlerini Anlamak
EMC konularına dalmadan önce Ka Band İzolatörünün ne olduğunu kısaca anlayalım. Ka bandı 26,5 - 40 GHz frekans aralığını ifade eder. İzolatörler, mikrodalga enerjisinin tek yönde akışına izin verirken ters yönde yüksek izolasyon sağlayan pasif iki portlu cihazlardır. Tipik olarak manyetik alanın etkisi altında karşılıklı olmayan davranış sergileyen ferrit malzemeler kullanılarak yapılırlar.
Bir sistemde Ka Bant İzolatörleri, güç amplifikatörleri gibi hassas bileşenleri yansıyan sinyallerden korumak için kullanılır. Yansıyan sinyaller kararsızlığa, bozulmaya ve hatta kaynağa zarar verebilir. Bir izolatör kullanıldığında, yansıyan enerji izolatör içindeki bir sonlandırma tarafından emilir ve yalnızca ileri giden sinyalin kaynağa ulaşması sağlanır.
Ka Bant İzolatörleri EMC'yi Nasıl Etkiler?
1. Yansıyan Sinyallerin Azaltılması
Ka Bant İzolatörünün EMC'yi etkilemesinin başlıca yollarından biri, yansıyan sinyalleri azaltmaktır. Bir sistemde farklı bileşenler arasındaki empedans uyumsuzluklarından dolayı yansımalar meydana gelebilir. Bu yansımalar, sistem içerisinde yayılabilen ve dışarıya yayılabilen elektromanyetik girişim (EMI) oluşturabilir.
Ka Bant İzolatör kaynak ile yük arasına yerleştirildiğinde yansıyan enerjiyi emer. Bu, yansıyan sinyallerin genliğini azaltır ve böylece EMI potansiyelini en aza indirir. Örneğin bir uydu iletişim sisteminde Ka Bant İzolatörü, antenden yansıyan sinyallerin vericiye karışmasını önleyebilmektedir. Bu sadece vericinin performansını artırmakla kalmaz, aynı zamanda sistemin genel elektromanyetik emisyonlarını da azaltır.
2. İzolasyon ve Karışmanın Önlenmesi
Ka Bant İzolatörleri giriş ve çıkış portları arasında yüksek izolasyon sağlar. Bu izolasyon, bir sistem içindeki farklı kanallar veya bileşenler arasındaki karışmanın önlenmesinde çok önemlidir. Çapraz karışma, bir sinyal yolundaki elektromanyetik alanlar diğerine çiftleşip girişime neden olduğunda meydana gelir.
Ka bandında çalışan çok kanallı bir iletişim sisteminde farklı kanalları ayırmak için izolatörler kullanılabilmektedir. İzolatörler yüksek izolasyon sağlayarak sinyallerin bir kanaldan diğerine sızmasını engeller. Bu, sinyal kalitesini artırır ve iyi EMC performansını sürdürmek için gerekli olan parazit olasılığını azaltır.
3. Harmoniklerin Bastırılması
Harmonikler, temel frekansın tam katları olan istenmeyen frekans bileşenleridir. Ka Band sisteminde harmonikler, güç amplifikatörleri gibi doğrusal olmayan bileşenler tarafından üretilebilir. Bu harmonikler dışarıya yayılabilir ve EMI'ye neden olabilir.
Ka Bant İzolatörleri harmoniklerin bastırılmasına yardımcı olabilir. İzolatörlerde kullanılan ferrit malzemeler, harmonikleri zayıflatabilecek frekansa bağlı özelliklere sahiptir. İzolatör, sinyalin harmonik içeriğini azaltarak, elektromanyetik emisyonların izin verilen sınırlar içinde tutulmasına yardımcı olarak sistemin EMC'sini geliştirir.
Ka Bant İzolatör Uygulamalarında EMC İçin Pratik Hususlar
1. Doğru Kurulum
Ka Bant İzolatörünün kurulumu EMC performansını önemli ölçüde etkileyebilir. İzolatörün uygun şekilde topraklandığından emin olmak önemlidir. İyi bir toprak bağlantısı başıboş elektromanyetik alanların dağıtılmasına yardımcı olur ve EMI riskini azaltır.
Ayrıca izolatör, ara bağlantı kablolarının uzunluğunu en aza indirecek şekilde kurulmalıdır. Uzun kablolar anten görevi görerek elektromanyetik enerji yayabilir ve parazite neden olabilir. Kabloları kısa tutarak elektromanyetik emisyonlar azaltılabilir.
2. Diğer Bileşenlerle Uyumluluk
Bir sistem için Ka Bant İzolatör seçerken diğer bileşenlerle uyumluluğunun dikkate alınması çok önemlidir. İzolatör, kaynak ve yük ile eşleşen uygun empedansa sahip olmalıdır. Bir uyumsuzluk, sistemin EMC performansını düşürebilecek yansımalara ve izolasyonun azalmasına neden olabilir.

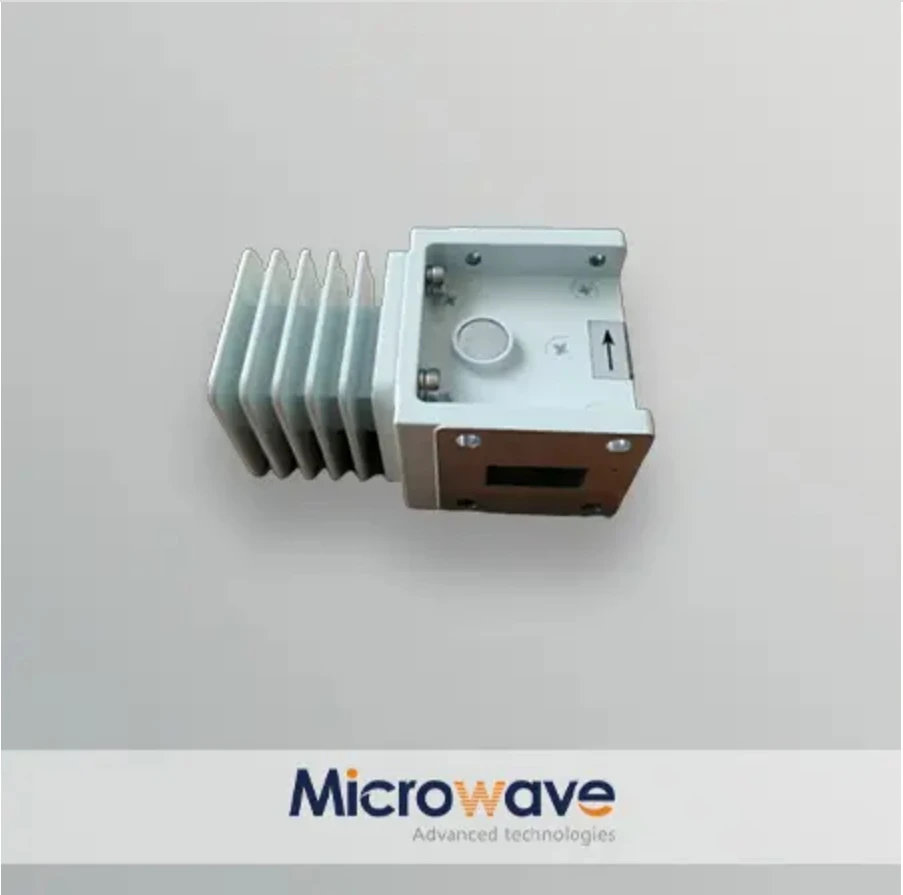

Örneğin bir Ka Bant İzolatörü bir Ka Band İzolatörü ile birlikte kullanılıyorsaKU Bant Dalga Kılavuzu İzolatörü 120WDoğru çalışmayı ve iyi EMC performansını sağlamak için her iki cihazın empedans özellikleri dikkatle değerlendirilmelidir.
3. Çevresel Faktörler
Ka Bant İzolatörünün çalıştığı ortam da EMC performansını etkileyebilir. Sıcaklık, nem ve titreşimin tümü izolatörde kullanılan ferrit malzemelerin performansını etkileyebilir.
Yüksek sıcaklıklar ferritin manyetik özelliklerinin değişmesine neden olabilir ve bu da yalıtkanın izolasyonunu ve ekleme kaybını etkileyebilir. Benzer şekilde nem, bileşenlerin korozyonuna neden olarak performansın düşmesine neden olabilir. Sistemin beklenen çevre koşullarında çalışacak şekilde tasarlanmış bir izolatörün seçilmesi önemlidir.
Vaka Çalışmaları
1. Uydu Haberleşme Sistemi
Ka bandında çalışan bir uydu iletişim sisteminde, güç amplifikatörü ile anten arasına Ka Band İzolatörü konulmuştur. İzolatörün kurulumundan önce sistem, diğer uydu sistemleriyle etkileşime neden olan yüksek düzeyde elektromanyetik emisyonlara maruz kalıyordu.
İzolatörün kurulumundan sonra antenden yansıyan sinyaller önemli ölçüde azaldı. Bu, sistemin elektromanyetik emisyonlarında bir azalmaya yol açarak onu izin verilen sınırlara getirdi. İzolatör aynı zamanda güç amplifikatörünün stabilitesini ve performansını da geliştirerek genel sistem performansının daha iyi olmasını sağladı.
2. Radar Sistemi
Ka bandında çalışan bir radar sisteminde hedef tespiti ve takibi gibi farklı işlevler için birden fazla kanal kullanıldı. İzolatörler olmadan, kanallar arasında önemli düzeyde karışma meydana geliyordu; bu da yanlış alarmlara ve algılama doğruluğunun azalmasına yol açıyordu.
Farklı kanallar arasına Ka Bant İzolatörleri yerleştirilerek karışma etkili bir şekilde ortadan kaldırıldı. İzolatörler yüksek izolasyon sağlayarak bir kanaldan gelen sinyallerin diğerine karışmasını engelledi. Bu, radar sisteminin sinyal kalitesini ve genel EMC performansını iyileştirdi.
Çözüm
Sonuç olarak, Ka Band İzolatörleri bir sistemin EMC'sinin iyileştirilmesinde çok önemli bir rol oynamaktadır. Yansıyan sinyalleri azaltarak, izolasyon sağlayarak ve harmonikleri bastırarak elektromanyetik parazitlerin en aza indirilmesine ve sistemin düzgün çalışmasının sağlanmasına yardımcı olurlar.
Ancak optimum EMC performansını elde etmek için doğru kurulum, diğer bileşenlerle uyumluluk ve çevre koşulları gibi pratik faktörlerin dikkate alınması önemlidir. Ka Bant İzolatörlerin tedarikçisi olarak, müşterilerimizin EMC gereksinimlerini karşılayan yüksek kaliteli ürünler sunmaya kendimizi adadık.
Ka Bant İzolatörlerimiz hakkında daha fazla bilgi edinmek istiyorsanız veya uygulamanız için doğru ürünü seçme konusunda yardıma ihtiyacınız varsa, satın alma görüşmesi için bizimle iletişime geçmenizi öneririz. Sisteminiz için en iyi kararı vermenize yardımcı olmak amacıyla size detaylı teknik bilgi ve destek sağlayabilecek uzmanlardan oluşan bir ekibimiz var.
Referanslar
- David M. Pozar'ın "Mikrodalga Mühendisliği"
- Henry W. Ott'un "Elektromanyetik Uyumluluk Mühendisliği"
- Önde gelen Ka Bant İzolatör üreticilerinden teknik belgeler
