Mikrodalga ve radyo frekansı (RF) mühendisliği alanında, dalga kılavuzu bileşenleri, elektromanyetik dalgaların verimli iletimi ve manipülasyonunda çok önemli bir rol oynar. Bu bileşenler arasında dalga kılavuzu sirkülatörü, benzersiz özellikleri ve çeşitli uygulamalarıyla önemli bir cihaz olarak öne çıkıyor. Saygın bir dalga kılavuzu bileşenleri tedarikçisi olarak, dalga kılavuzu sirkülatörlerinin işlevleri ve önemi konusunda oldukça bilgiliyim ve bunların rolleri hakkında derinlemesine bilgi paylaşmaktan heyecan duyuyorum.
Dalga Kılavuzu Sirkülatörlerini Anlamak
Dalga kılavuzu sirkülatörü, manyetizma ve elektromanyetizma prensiplerine dayalı olarak çalışan, karşılıklı olmayan pasif bir cihazdır. Tipik olarak bir manyetik alan kaynağı ile birlikte bir dalga kılavuzu yapısı içine yerleştirilmiş bir ferrit malzemeden oluşur. Sirkülatörün karşılıklı olmaması, içinden geçen sinyal akışının yönlü olduğu anlamına gelir. Örneğin üç portlu bir sirkülatörde, Port 1'e giren sinyal Port 2'den çıkar, Port 2'ye giren sinyal Port 3'ten çıkar ve Port 3'e giren sinyal Port 1'den çıkar.
Bu yönlü akış, dalga kılavuzundaki elektromanyetik dalgalar ile manyetik alanın etkisi altındaki ferrit malzeme arasındaki etkileşimle elde edilir. Özel manyetik özelliklere sahip olan ferrit, elektromanyetik dalgaların polarizasyonunu karşılıklı olmayan bir şekilde döndürür. Bir manyetik alan uygulandığında, ferrit yüklü dalga kılavuzundaki dalgaların yayılma özellikleri değişir ve sinyallerin tek yönlü akışına izin verir.
Sinyal Yönlendirmede Anahtar Roller
Dalga kılavuzu sirkülatörünün ana rollerinden biri sinyal yönlendirmedir. Karmaşık mikrodalga sistemlerinde genellikle sinyalleri sistemin bir kısmından diğerine kontrollü ve verimli bir şekilde yönlendirmeye ihtiyaç vardır. Örneğin bir radar sisteminde sirkülatör gönderilen ve alınan sinyalleri ayırmak için kullanılabilir. Vericiden gelen yüksek güçlü iletim sinyali, sirkülatörün bir portuna beslenir ve başka bir port üzerinden antene yönlendirilir. Aynı zamanda antenden alınan zayıf sinyal sirkülatörün farklı bir portuna girerek alıcıya yönlendirilir. Bu ayırma, yüksek güçlü iletim sinyalinin hassas alıcı devresini aşmasını önlemek için gereklidir.
İletişim sistemlerinde dalga kılavuzu sirkülatörleri, sinyalleri farklı alt sistemler arasında yönlendirmek için de kullanılabilir. Örneğin, bir uydu iletişim sisteminde yukarı dönüştürücü, aşağı dönüştürücü ve anten arasındaki sinyal akışını yönetmek için kullanılabilirler. Bu, sinyallerin doğru şekilde yönlendirilmesini ve farklı sinyal yolları arasında parazit olmamasını sağlar.
İzolasyon ve Koruma
Dalga kılavuzu sirkülatörlerinin bir diğer önemli rolü, mikrodalga sisteminin farklı bölümleri arasında izolasyon sağlamaktır. İzolasyon, sirkülatörün sinyallerin geri akışını önleme yeteneğini ifade eder. Bir sinyal bir porttan diğerine iletildiğinde, sirkülatör sinyalin çok az bir kısmının giriş portuna veya diğer istenmeyen portlara geri sızmasını sağlar.
Bu izolasyon, sistemdeki hassas bileşenlerin korunması açısından çok önemlidir. Örneğin bir güç amplifikatörü sisteminde sirkülatör, amplifikatör ile yük arasına yerleştirilebilir. Amplifikatör ile yük arasında bir uyumsuzluk varsa iletilen gücün bir kısmı amplifikatöre doğru geri yansıtılabilir. Sirkülatör olmadan bu yansıyan güç amplifikatöre zarar verebilir. Ancak sirkülatör, yansıyan gücü yapay bir yüke yönlendirerek amplifikatörü potansiyel hasardan korur.
Mikrodalga Test ve Ölçüm Uygulamaları
Dalga kılavuzu sirkülatörleri mikrodalga testlerinde ve ölçüm kurulumlarında da yaygın olarak kullanılmaktadır. Bir test ortamında, test edilen cihazın (DUT) özelliklerini test ekipmanına müdahale etmeden ölçmek genellikle gereklidir. Test sinyalini yansıyan sinyalden ayırmak için bir sirkülatör kullanılabilir. Test sinyali sirkülatörün bir portu üzerinden DUT'a gönderilir ve DUT'tan yansıyan sinyal başka bir port üzerinden ölçüm cihazına yönlendirilir. Bu, yansıma katsayısı, geri dönüş kaybı ve ekleme kaybı gibi parametrelerin doğru ölçümüne olanak tanır.
Tamamlayıcı Dalga Kılavuzu Bileşenleri
Dalga kılavuzu bileşenleri tedarikçisi olarak, dalga kılavuzu sirkülatörleriyle birlikte çalışan geniş yelpazede tamamlayıcı ürünler sunuyoruz. Örneğin,Esnek Eliptik Dalga KılavuzlarıDalga kılavuzu sistemlerinin kurulumunda esneklik sağlar. Farklı fiziksel düzenlere uyacak şekilde bükülebilir ve şekillendirilebilirler; bu, özellikle alanın sınırlı olduğu veya dalga kılavuzunun engellerin etrafından yönlendirilmesinin gerektiği uygulamalarda kullanışlıdır.

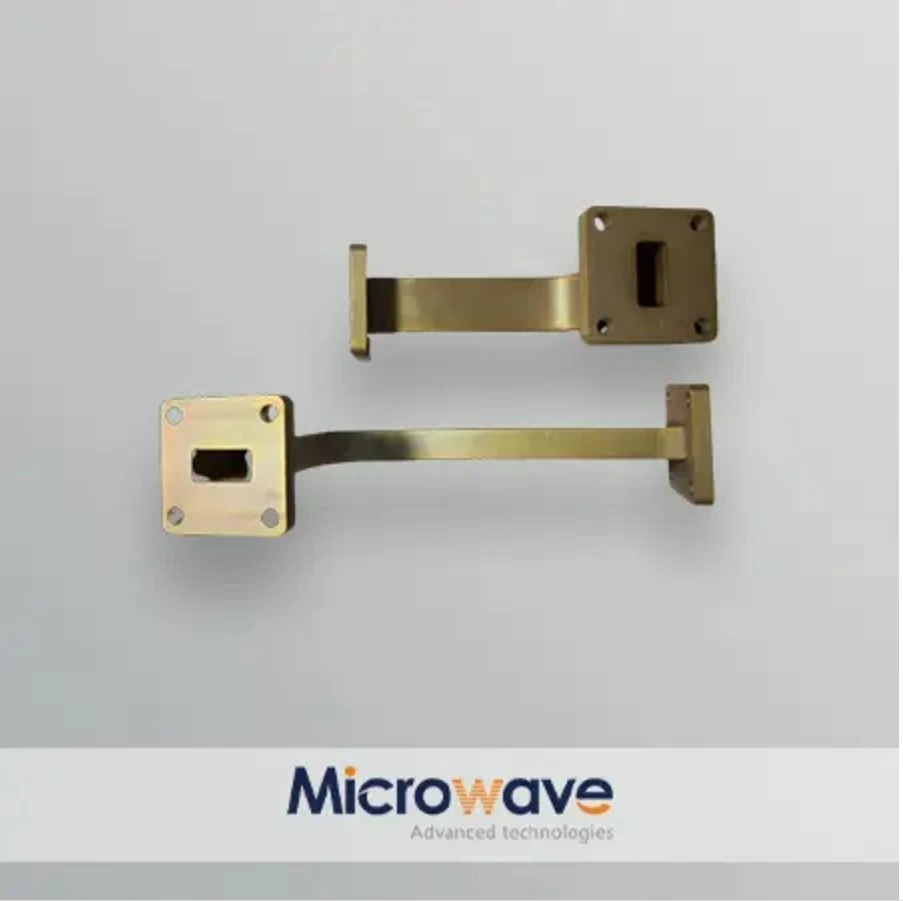

H - Bükülme Dalga Kılavuzları ve Büküm Dalga Kılavuzlarıda önemli bileşenlerdir. H - büküm dalga kılavuzları, H - düzlemindeki dalga kılavuzunun yönünü değiştirmek için kullanılırken, büküm dalga kılavuzları elektromanyetik dalgaların polarizasyonunu döndürmek için kullanılır. Bu bileşenler daha karmaşık dalga kılavuzu sistemleri oluşturmak için sirkülatörlerle birlikte kullanılabilir.
BizimWR75 Çapraz Yönlü Bağlayıcıbir başka değerli üründür. İzleme veya ölçüm amacıyla bir dalga kılavuzundaki sinyalin bir kısmını örneklemek için kullanılabilir. Bir sirkülatörle birlikte kullanıldığında, bir mikrodalga sistemindeki sinyal akışının ve özelliklerinin analiz edilmesine yardımcı olabilir.
Sonuç ve Eylem Çağrısı
Sonuç olarak, dalga kılavuzu sirkülatörleri mikrodalga ve RF sistemlerinde hayati bir rol oynamaktadır. Sinyal yönlendirme, izolasyon ve doğru testlerin sağlanmasındaki işlevleri, radar ve iletişim sistemlerinden mikrodalga test kurulumlarına kadar çeşitli uygulamaların düzgün çalışması için vazgeçilmezdir. Lider bir dalga kılavuzu bileşenleri tedarikçisi olarak, müşterilerimizin farklı ihtiyaçlarını karşılamak için yüksek kaliteli dalga kılavuzu sirkülatörleri ve diğer ilgili bileşenleri sağlamaya kendimizi adadık.
Sirkülatörler, esnek eliptik dalga kılavuzları, H - büküm ve büküm dalga kılavuzları veya WR75 çapraz yönlü kuplörler dahil olmak üzere dalga kılavuzu bileşenleri pazarında iseniz, gereksinimleriniz hakkında ayrıntılı bir görüşme için sizi bizimle iletişime geçmeye davet ediyoruz. Uzman ekibimiz, özel uygulamanız için doğru bileşenleri seçmenizde size yardımcı olmaya ve performans ve maliyet etkinliği açısından size en iyi çözümleri sunmaya hazırdır.
Referanslar
- Pozar, DM (2011). Mikrodalga Mühendisliği. Wiley.
- Collin, RE (2001). Mikrodalga Mühendisliğinin Temelleri. Wiley - Bilimlerarası.
- Marcuvitz, N. (1951). Dalga Kılavuzu El Kitabı. McGraw-Tepe.
